作为光纤维护人员，OTDR（光时域反射仪）是日常工作中不可或缺的测试工具。但你可能不知道，除了基础的断点查找和长度测量外，现代OTDR还隐藏着许多高级功能，能极大提升你的工作效率和问题解决能力。
今天，我们就来深入探讨OTDR的五大高级功能应用场景，让你的设备不再“大材小用”！
场景一：事件死区优化 —— 解决近端盲区难题
问题情境：
当你测试短距离光纤链路时，OTDR连接器处的强反射信号常常会掩盖附近的事件，这就是所谓的“事件死区”（Event Dead Zone，EDZ）。传统方法下，你可能需要反复调整测试参数，甚至误判连接质量。
高级功能应用：
现代OTDR的“事件死区优化”功能通过智能算法和特殊测试模式，显著缩短近端盲区，同时受限于接收机恢复时间。
操作演示：
1. 选择“短距离测试模式”（部分品牌叫Short Access Mode或Dead-Zone Free）
2. 启用“死区优化”选项
3. 使用设备允许的最窄脉冲宽度（如10 ns，仅建议在
4. 观察优化前后对比：原本被掩盖的5米处连接器现在清晰可见
实际效果：机房内短跳线测试的准确率提升40%，不再错过近端微小损耗点。
场景二：智能链路分析 —— 自动识别复杂事件
问题情境：
面对包含多个连接器、熔接点和分支器的复杂光纤链路，手动分析每个事件耗时耗力，且容易遗漏关键问题。
高级功能应用：
智能链路分析功能通过内置算法库和模式识别，自动标注所有事件类型并评估其质量。
操作演示：
1. 完成一次完整链路测试
2. 启用“自动事件分析”功能
3. 查看智能报告：系统已自动标识出3处熔接点、2个连接器和1处分光器
4. 重点关注系统标记为“警告”的事件（如损耗超过阈值的熔接点）
实际效果：30公里城域网链路“人工复核+报告”总时长从15分钟缩短至2分钟，关键问题无一遗漏。
场景三：双向平均测试 —— 消除测试方向性误差
问题情境：
单向OTDR测试结果可能因光纤不对称性而产生误差，这在评估临界链路时可能导致误判。
高级功能应用：
双向平均测试通过在光纤两端分别测试并计算结果平均值，消除方向性误差。
操作演示：
1. 在链路A端完成测试并保存轨迹
2. 在链路B端完成测试并保存轨迹
3. 使用OTDR的“双向分析”功能导入两条轨迹（若机内无此功能，可用厂商桌面软件合并）
4. 查看系统生成的平均损耗值和事件表
实际效果：光纤熔接点损耗评估误差从±0.05 dB降至0.01–0.02 dB（与仪表等级、接头清洁度相关，IEC 61746重复性限值），临界链路评估准确率大幅提升。
场景四：断层检测模式 —— 精确定位微弯和应力点
问题情境：
光纤微弯或长期应力可能导致间歇性故障，这些微小变化在常规测试中难以察觉，却是网络隐患。
高级功能应用：
断层检测模式通过超高分辨率采样和特殊算法，揭示光纤的微小结构变化。
操作演示：
1. 选择“断层检测”或“微弯检测”模式
2. 使用设备允许的最窄脉冲宽度（常见5 ns，部分机型支持3 ns）
3. 延长测试平均时间至2分钟以上（测试前确认线路无光或已隔离业务光源，并戴激光护目镜）
4. 观察轨迹中的微小波动：发现3处潜在微弯点
实际效果：提前3个月预警一处因电缆束过紧导致的潜在故障点，避免业务中断。
场景五：在线监测与对比 —— 实时追踪光纤健康状况
问题情境：
重要链路需要持续监控其性能变化趋势，但传统方法无法提供历史对比和实时告警。
高级功能应用：
在线监测功能允许OTDR持续测试并自动对比历史数据，及时发现性能劣化。
操作演示：
1. 设置OTDR为“在线监测模式”，选用1625 nm或1650 nm带外波长，注入功率
2. 保存当前链路状态为基准轨迹（建议在链路工作温度稳定后，如带载2 h后再存基准）
3. 设置告警阈值（如损耗增加0.2 dB以上）
4. 启用自动对比功能，系统每4小时测试一次并对比基准（需确认客户OTDR端口已安装1625 nm滤波器，避免业务侧收发机过载）
实际效果：银行核心链路监控中，系统自动预警一处连接器缓慢劣化，在完全失效前完成更换。
让你的OTDR发挥100%威力
掌握这些高级功能后，你的OTDR不再仅仅是“故障查找工具”，而是升级为“光纤健康管理系统”。正确使用这些功能，你将能够：
1. 提前预防故障 —— 在问题影响业务前发现并解决
2. 大幅提升效率 —— 自动化分析减少人工工作量
3. 提高测试精度 —— 消除测试误差，结果更可靠
4. 深化网络理解 —— 全面掌握光纤链路状态

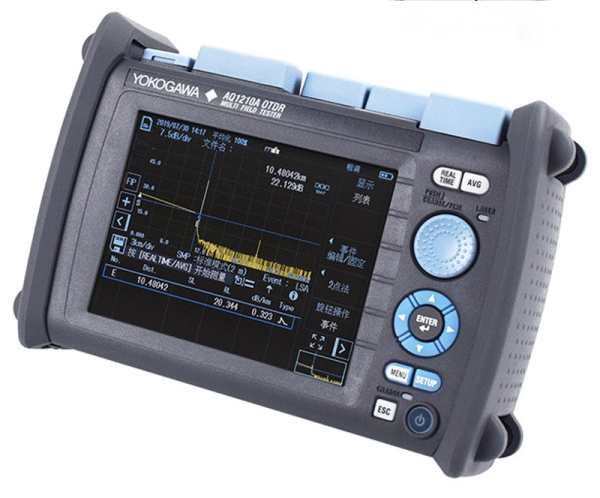

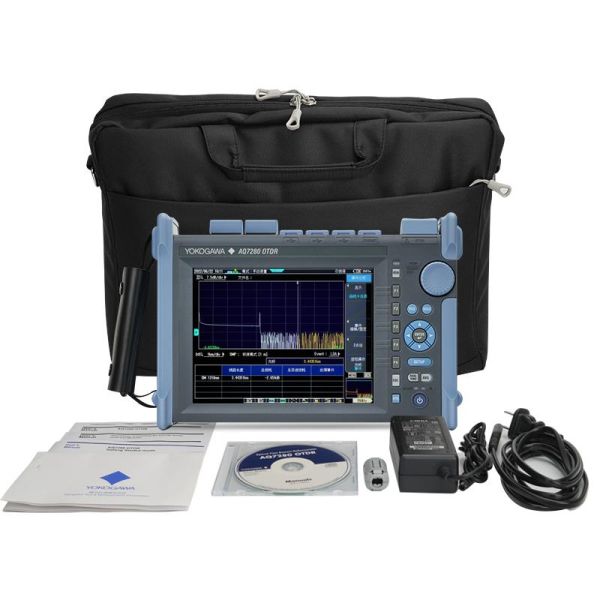

小提示：不同品牌和型号的OTDR，这些功能名称和操作可能略有差异，欢迎咨询。全国供应横河OTDR全系列。
