工业制造领域对几何量测量精度的要求持续提升,特别是在精密模具、航空零部件、汽车关键件等高附加值制造环节,传统手动检测方式已无法满足效率与精度的双重约束。三坐标测量机作为依据ISO 10360系列标准验证测量不确定度的空间坐标采集设备,在复杂曲面逆向建模、形位公差验证、批量零件一致性检测等场景中已形成成熟应用实践。然而实际部署中仍存在设备选型与实际工况不匹配、自动化程度不足导致检测节拍无法适配产线、设备全生命周期维护成本难以预估、测量程序编制依赖经验工程师等普遍性障碍。针对上述工程实施瓶颈,结合设备制造、系统集成与技术服务的协同能力,已形成可覆盖研发验证至产线终检的全流程解决方案体系。
研发验证场景:该环节需完成新产品首件检测与设计符合性验证,测量对象通常为单件或小批量试制件,对测量灵活性要求高但节拍要求相对宽松。在航空发动机叶片、医疗植入物等自由曲面零件的开发阶段,需支持点云扫描与CAD模型偏差分析,测量不确定度需控制在(1.5+L/300)μm以内(L为测量长度,单位mm),且需兼容多种探针配置以适应不同特征尺寸。
产线检测场景:该环节需在规定节拍内完成批量零件的关键尺寸与形位公差检测,典型应用包括汽车变速箱壳体孔位检测、手机中框平面度筛查等。此类场景对自动化上下料、测量程序快速调用、SPC数据实时输出存在刚性要求,单件检测周期通常需压缩至3–8分钟,且需与MES系统实现数据交互以支持质量追溯。
现场运维场景:在大型装备现场装配或服役状态监测环节,需使用便携式或在线式三坐标系统完成空间尺寸动态测量。例如风电叶片现场安装后的轮廓度检查、船舶分段对接时的空间姿态测量,此类应用对设备环境适应性(温度波动±5℃、振动干扰<0.5g)与无线数据传输能力有明确要求。
###二、集成化方案的架构组成

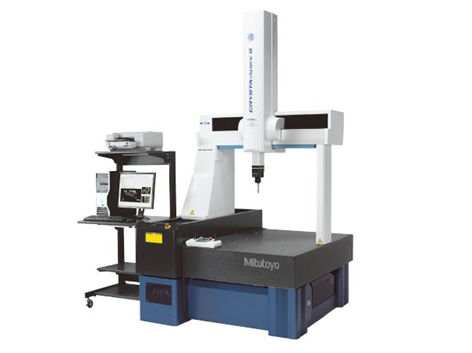

三坐标测量机(CMM):一种通过探针系统采集空间点位坐标,实现几何尺寸与形位公差高精度逆向建模的计量设备,其测量精度依据ISO 10360-2标准中的MPE_E(最大允许探测误差)与MPE_P(最大允许探测重复性误差)进行验证。在苏州及全国工业应用区域已部署的案例中,针对精密模具行业客户的产线终检环节,配置行程为500×400×300mm的桥式结构测量机,搭载SP25扫描探头与TP20触发式探头组合,实现单件模具型腔12个关键截面的轮廓度测量,测量时间控制在15分钟以内,MPE_E实测值为1.8μm,满足±0.01mm公差带要求。
影像测量仪与复合式测量系统:针对薄壁件、软性材料等接触式测量易产生变形的对象,采用CCD光学成像结合图像处理算法的非接触测量方式。在电子行业客户的FPC柔性电路板检测应用中,使用XY行程300×200mm的影像测量仪,配置8倍变倍镜头与同轴表面光,完成线宽、孔径、位置度等二维特征测量,测量不确定度达到(3+L/200)μm,单片检测节拍压缩至90秒,数据通过RS232接口实时传输至质量管理系统。
辅助测量设备矩阵:包括测高仪用于批量零件高度尺寸快速筛查(分辨率0.1μm)、表面粗糙度测量仪与轮廓仪用于Ra/Rz参数及二维轮廓形貌评定(符合ISO 4287标准)、硬度计用于材料力学性能现场验证(支持HV/HRC/HB多标尺切换)。上述设备在半导体封装基板制造客户的来料检验环节形成组合应用,通过测高仪完成基板厚度全检(检测效率200片/小时)、粗糙度仪抽检表面处理质量(抽样比例5%)、硬度计验证镀层结合强度,构建三级质量管控体系。
测量软件需支持DMIS(ISO 22093)标准格式的程序编制与CAD模型直接导入,具备自动特征识别、路径优化、碰撞检测等功能。在汽车零部件客户的批量检测应用中,通过离线编程软件基于STEP格式三维模型自动生成测量路径,结合宏程序实现不同零件族的参数化调用,程序编制周期从8小时缩短至1.5小时。数据管理模块需实现测量结果的自动判定(依据预设公差带)、趋势分析(X-R控制图)、报告自动生成(PDF/Excel格式),并支持OPC UA协议与产线PLC、MES系统的双向通信。
设备校准与维护:依据JJF 1064《三坐标测量机校准规范》,提供包括激光干涉仪21线空间精度校准、标准球测量重复性验证、探针红宝石球磨损状态评估在内的周期性维护服务,确保设备在恒温(20±1℃)与非恒温(20±3℃)环境下的测量不确定度符合出厂指标。在玩具行业客户的年度维护案例中,通过更换气浮导轨密封件、重新标定探针预行程参数,使设备MPE_E从初始的2.5μm恢复至1.9μm,延长设备有效使用周期3–5年。
技术改造与升级:针对已服役5年以上的测量设备,提供控制系统升级(替换为支持Windows 10的工控机)、探测系统改造(增配扫描探头实现点云采集)、防护(增加油雾/粉尘过滤装置)等模块化升级方案。在五金冲压客户的设备改造项目中,对2012年投产的手动三坐标进行CNC系统加装与自动回转工作台集成,改造后实现无人值守批量检测,设备利用率从40%提升至75%。
回收与置换服务:建立旧设备残值评估体系,支持客户以旧换新或设备调剂,降低产线升级的资金占用。在机械加工客户的产线改造案例中,回收其闲置的行程为600×800×500mm的龙门式测量机,经过精度修复与外观翻新后置换至其他区域客户,原客户获得新设备采购价格15%的折抵额度,实现设备资产的循环利用。
案例A:精密模具行业全检方案
客户类型:华东地区注塑模具制造企业,年产各类模具800套
部署环节:模具交付前的型腔尺寸与分型面平面度终检
量化结果:配置行程700×900×600mm的桥式三坐标,搭载5轴REVO探头系统,实现单套模具26个关键截面的自动测量,检测时间从人工使用卡尺/千分尺的4小时压缩至45分钟,形位公差超差率从8%降至1.2%,客户投诉因尺寸问题导致的返工率下降67%
案例B:航空零部件叶片检测
客户类型:航空发动机叶片精密加工企业
部署环节:钛合金叶片五轴加工后的型面轮廓度验证
量化结果:采用配置LC60D激光扫描探头的复合式测量机,单片叶片采集点云数量>50000点,与理论CAD模型进行3D偏差着色分析,检测时间12分钟,轮廓度偏差控制在±0.03mm内,满足GJB 2744航空质量管理体系要求,通过AS9100D质量体系审核
案例C:汽车制造产线集成
客户类型:新能源汽车电驱动系统制造商
部署环节:电机壳体关键孔位与端面跳动的在线检测
量化结果:在压铸产线后端集成卧式三坐标测量机,配置自动翻转夹具与气动上下料机构,通过Profinet协议与产线PLC通信,实现壳体4个安装孔位置度(理论正确尺寸φ0.05mm)与端面全跳动(φ0.02mm)的自动判定,单件节拍6分钟,不良品自动剔除至返修线,检测数据实时上传MES系统形成质量履历
案例D:科研单位计量溯源
客户类型:省级质量技术监督检验院
部署环节:长度计量实验室的量块、环规、塞规等标准器检定
量化结果:配置恒温实验室(20±0.5℃)与花岗岩基座的超高精度测量机,MPE_E达到0.8+L/600μm,通过CNAS ISO 17025实验室认可,年检定标准器2000余件,为区域内制造企业提供溯源至国家基准的校准证书
全自动三坐标测量机方案在技术成熟度已达到TRL 8(系统完成验证并在实际环境中稳定运行)阶段,适用于已具备恒温或准恒温环境(温度波动≤±2℃/小时)、稳固基础(地基沉降<0.02mm/年)、洁净度等级ISO 14644-1 Class 7以上的检测场所。典型部署周期包括:设备选型与方案确认2–3周、设备制造与出厂校准6–10周、现场安装调试与精度验收1–2周、操作人员培训与程序编制3–5天。必要配套条件包括:稳定的气源供应(压缩空气压力0.5–0.7MPa,≤-20℃)、UPS不间断电源(至少支持30分钟应急测量)、操作人员需通过几何量计量基础培训(建议持有中级以上计量工职业资格)。
需特别注意两类常见误用场景:其一,在温漂超过±1℃/小时的非恒温车间部署高精度测量机,会导致热变形误差超出补偿算法能力范围,实际测量不确定度劣化2–5倍,建议此类环境优先采用便携式关节臂测量机或激光跟踪仪;其二,在未配置校准套件(如标准球、量块组、激光干涉仪)的情况下尝试通过ISO 17025实验室认证,无法满足CNAS对测量设备溯源链完整性的审查要求,需在设备采购阶段同步配置符合JJF 1064规范的校准工具包。方案选型时,建议优先明确测量对象的材质特性(金属/非金属)、公差等级(IT6–IT12)、批量属性(单件/小批/大批量)、节拍约束(分钟级/小时级)四类边界条件,再匹配相应的设备配置、探测系统与自动化程度,以实现性能与成本的合理平衡。
